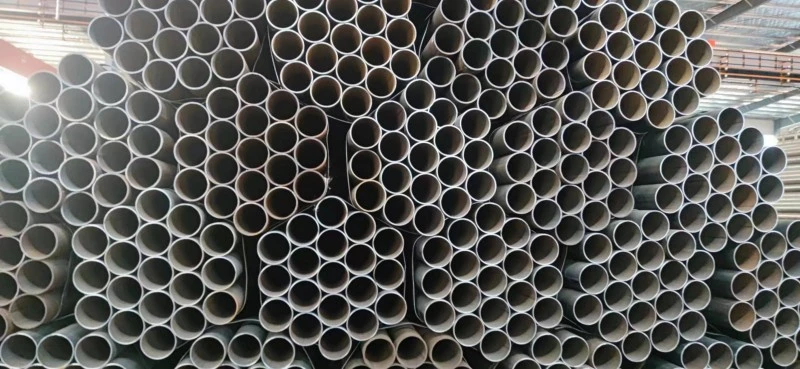

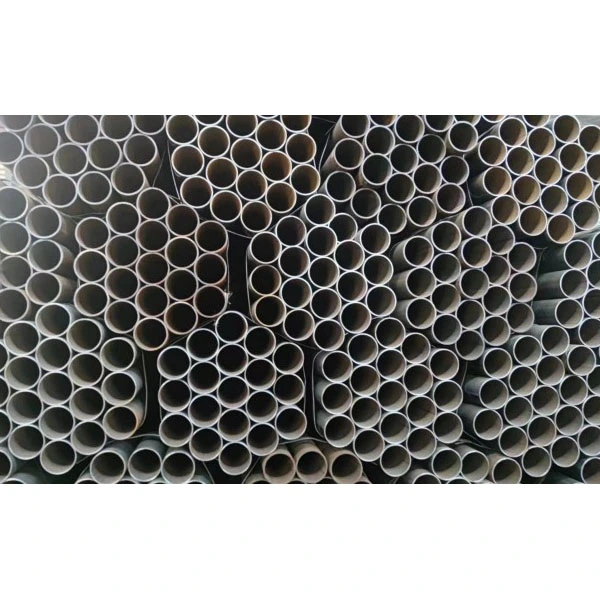

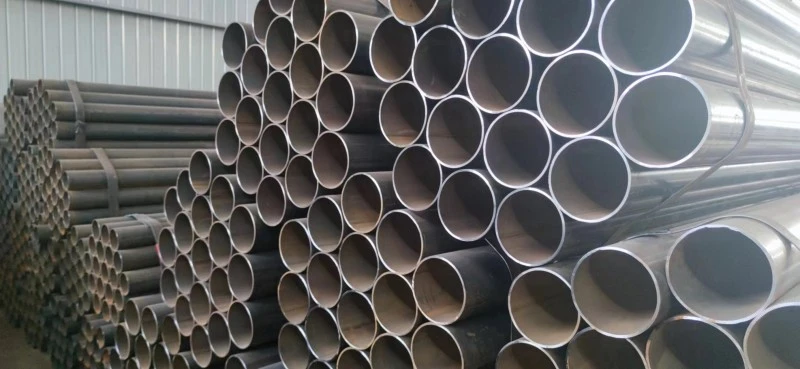

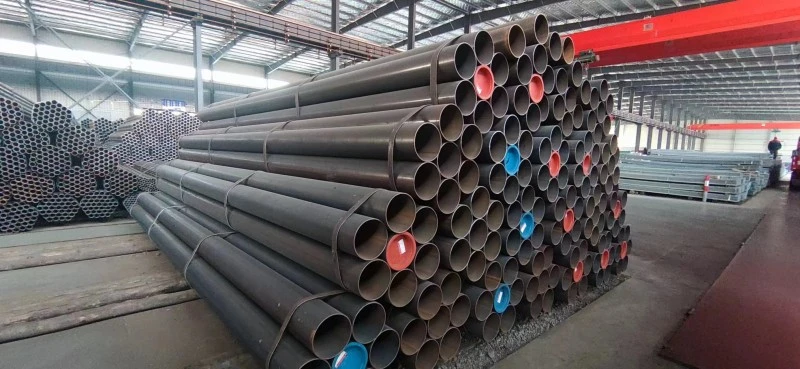

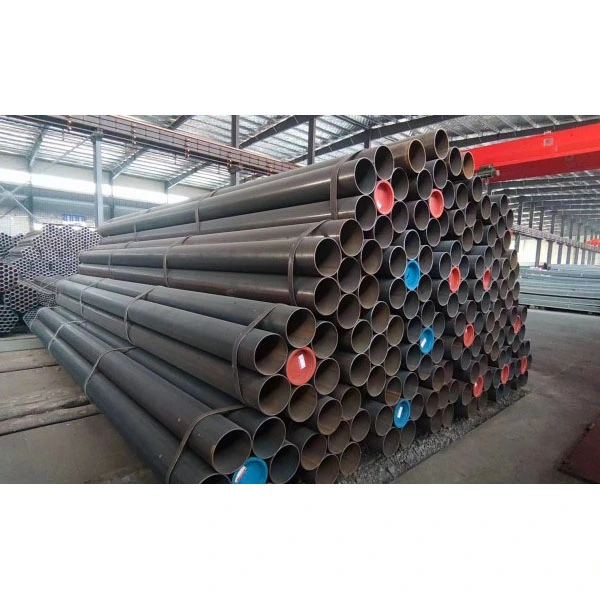

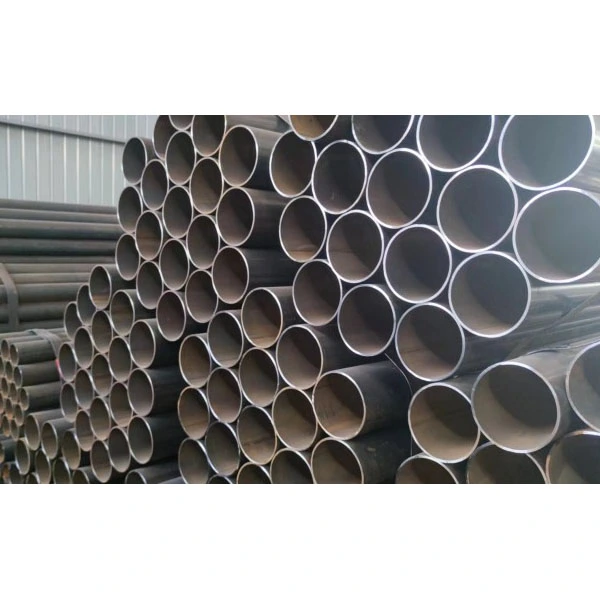

Χοντρός τοίχος Διαμήκης Συγκολλημένος Χαλύβδινος Σωλήνας

Ο διαμήκης συγκολλημένος χαλύβδινος σωλήνας Zhongtian Thick Wall χρησιμοποιείται σε βασικούς τομείς όπως η χημική μηχανική και η ναυτική μηχανική. Τηρούμε αυστηρά το πρότυπο EEAT 2.0, αξιοποιώντας την ποιότητα των ώριμων προϊόντων, την αποδεδειγμένη εμπειρία έργων και τις ολοκληρωμένες τεχνικές υπηρεσίες για την παροχή αξιόπιστων λύσεων σωλήνων σε παγκόσμιους πελάτες.

Βασικοί ορισμοί και προδιαγραφές

1. Ορισμός προϊόντος

- Σωλήνες με παχύ τοίχωμα: Πάχος τοιχώματος ≥ 8 mm

- Σωλήνες υψηλής προστιθέμενης αξίας με εξαιρετικά παχύ τοίχωμα: Πάχος τοιχώματος ≥ 25 mm

- Εύρος διαμέτρου: Εξωτερική διάμετρος 219–2500 mm (κυρίως προδιαγραφές 610–1420 mm)

- Εύρος πάχους τοιχώματος: 6–60 mm

- Τυπικό ενιαίο μήκος: 12 μέτρα, προσαρμόσιμοι σωλήνες 18 μέτρων και άνω

2. Υλικά που χρησιμοποιούνται συνήθως

- Ανθρακούχο χάλυβα: Q235B, Q355B/C/D/E, κατάλληλο για γενικές κατασκευές και συμβατικές συνθήκες εργασίας

- Χάλυβας αγωγών: L245–L555, API 5L X42–X80, κυρίως για μεταφορά πετρελαίου και φυσικού αερίου υψηλής πίεσης

- Κραματοποιημένος χάλυβας: 16Mn, ASTM A106 Gr.B, κατάλληλος για περιβάλλοντα λειτουργίας υψηλής θερμοκρασίας και υψηλής πίεσης

3. Πρότυπα

- Εγχώρια πρότυπα: GB/T 9711, GB/T 3091, SY/T 5037

- Διεθνή Πρότυπα: API 5L, ASTM A53, EN 10217

Συγκόλληση με υποβρύχιο τόξο διπλής όψης (LSAW): Η κύρια διαδικασία για σωλήνες με παχύ τοίχωμα μεγάλης διαμέτρου

1. Επιλογή πρώτης ύλης: Χρησιμοποιούνται χαλύβδινες πλάκες μεσαίου πάχους που έχουν περάσει την ανίχνευση ελαττωμάτων, με πάχος πλάκας 6–60 mm.

2. Φρεζάρισμα άκρων από χάλυβα: Οι λοξοτμήσεις συγκόλλησης επεξεργάζονται μηχανικά στις άκρες των πλακών για να διασφαλιστεί η διείσδυση και η ποιότητα της συγκόλλησης.

3. Προκάμψη άκρων: Και οι δύο πλευρές της χαλύβδινης πλάκας είναι προκαμπτόμενες για να αποφευχθεί η ρωγμή μετά τη διαμόρφωση.

4. Διαδικασία διαμόρφωσης (τρεις κύριες μέθοδοι)

- Μορφοποίηση JCOE: Η σταδιακή σφράγιση τύπου J, C και O-τύπου ολοκληρώνεται διαδοχικά, κατάλληλη για σωλήνες με διάμετρο 406–1626 mm και πάχος τοιχώματος 6–40 mm, προσφέροντας υψηλή οικονομική απόδοση και σταθερή ποιότητα.

- Σχηματισμός UOE: Πρώτα, σφράγιση σε σχήμα U, μετά ένωση ραφής σε σχήμα Ο και τέλος μηχανική διαστολή διαμέτρου. Αυτό έχει ως αποτέλεσμα τη βέλτιστη στρογγυλότητα και ακρίβεια των διαστάσεων και χρησιμοποιείται ευρέως σε βασικά έργα όπως γραμμές κορμού υψηλής τάσης, διασταυρώσεις ποταμών και λειτουργίες βαθιάς θάλασσας. Αντιπροσωπευτική προδιαγραφή: Χάλυβας ποιότητας X80, εξωτερική διάμετρος 1422 mm × πάχος τοιχώματος 32,1 mm.

- RBE Roll Forming: Η συνεχής μορφοποίηση κυλίνδρων είναι κατάλληλη για σωλήνες μικρής και μεσαίας διαμέτρου, που φιλοξενεί προϊόντα τόσο τυπικών όσο και παχιών τοιχωμάτων, προσφέροντας εξαιρετική απόδοση παραγωγής.

5. Λειτουργία συγκόλλησης: Χρησιμοποιείται συγκόλληση πολλαπλών συρμάτων διπλής όψης βυθισμένου τόξου (συνήθως συγκόλληση τεσσάρων συρμάτων). Το ρεύμα συγκόλλησης είναι 800–1200A, η τάση είναι 28–36V και η ταχύτητα συγκόλλησης είναι 0,8–1,2 m/min. Όλες οι συγκολλήσεις υποβάλλονται σε ανίχνευση ελαττωμάτων 100% υπερήχων (UT) + ακτινογραφίας (RT) για την εξάλειψη ελαττωμάτων όπως ρωγμές και ατελής σύντηξη.

6. Μετά τη θεραπεία

- Θερμική επεξεργασία: Οι επεξεργασίες κανονικοποίησης και σκλήρυνσης εξαλείφουν την υπολειπόμενη πίεση στο σωλήνα και βελτιώνουν τη συνολική σκληρότητα.

- Φινίρισμα: Ίσιωμα, κοπή, λοξότμηση και επαλήθευση πλήρους διαστάσεων.

- Υδροστατική δοκιμή: Τυπική δοκιμή πίεσης (10 MPa, 30 λεπτά) για να διασφαλιστεί ότι δεν υπάρχει διαρροή.

- Προστασία από τη διάβρωση: 3PE αντιδιαβρωτική, εποξειδική επίστρωση πούδρας, γαλβανισμός εν θερμώ κ.λπ., κατάλληλο για θαμμένα και διαβρωτικά περιβάλλοντα.

Συγκόλληση με αντίσταση υψηλών συχνοτήτων (ERW): Βοηθητική διαδικασία παραγωγής

Αυτή η διαδικασία χρησιμοποιείται κυρίως για την παραγωγή σωλήνων μικρής και μεσαίας διαμέτρου, που εφαρμόζεται σε διαμέτρους 20–610 mm και πάχη τοιχώματος 1,2–12,7 mm. Προσφέρει υψηλή απόδοση παραγωγής, ελεγχόμενο κόστος, συνεχείς και ομοιόμορφες συγκολλήσεις, λιγότερα ελαττώματα και εξαιρετική απόδοση στεγανοποίησης.

Βασικά πλεονεκτήματα απόδοσης

1. Υψηλή αντοχή και αντίσταση υψηλής πίεσης

Ο Διαμήκης Συγκολλημένος Χαλύβδινος Σωλήνας Χονδρού Τοίχου, βασιζόμενος στη δομή του με παχύ τοίχωμα και τις πρώτες ύλες υψηλής ποιότητας, διαθέτει αντοχή διαρροής όχι μικρότερη από 235 MPa, με βαθμό χάλυβα X80 που φτάνει τα 555 MPa. Έχει εύρος πίεσης 10–30 MPa, παρουσιάζοντας εξαιρετική αντοχή σε κρούση και παραμόρφωση, ικανοποιώντας τις απαιτήσεις εφαρμογών υψηλής πίεσης και βαρέως τύπου.

2.Σταθερή και αξιόπιστη ποιότητα συγκόλλησης

Η συγκόλληση με βυθισμένο τόξο διπλής όψης επιτυγχάνει βαθιά διείσδυση, με συντελεστή συγκόλλησης που φτάνει το 1,0. Η συγκόλληση με αντίσταση υψηλής συχνότητας παρέχει εξαιρετική στεγανοποίηση. Και οι δύο διαδικασίες είναι κατάλληλες για τη μεταφορά εύφλεκτων και εκρηκτικών μέσων.

3.Υψηλή διαστατική ακρίβεια

Απόκλιση εξωτερικής διαμέτρου ≤ ±1% της διαμέτρου σωλήνα, απόκλιση πάχους τοιχώματος ≤ ±12,5% του πάχους τοιχώματος, ελλειπτικότητα ≤ 0,5% της διαμέτρου σωλήνα. Η στρογγυλότητα και η ευθύτητα του είναι ανώτερη από τους σπειροειδείς συγκολλημένους σωλήνες, με αποτέλεσμα μεγαλύτερη προσαρμοστικότητα για επιτόπια εγκατάσταση.

4. Σημαντικό συνολικό πλεονέκτημα κόστους

Για προϊόντα μεγάλων προδιαγραφών με διάμετρο ≥325 mm, η απόδοση παραγωγής είναι πολύ υψηλότερη από τους χαλύβδινους σωλήνες χωρίς συγκόλληση, μειώνοντας το συνολικό κόστος κατά 30%-50%. Σε σύγκριση με τους σπειροειδείς συγκολλημένους σωλήνες, διαθέτει υψηλότερη αξονική αντοχή, μικρότερες ραφές συγκόλλησης και χαμηλότερο κίνδυνο ελαττώματος, καθιστώντας τον την προτιμώμενη επιλογή για γραμμές μεταφοράς μεγάλων αποστάσεων.

5.Ευρύ φάσμα Συνθηκών Λειτουργίας

Μπορεί να αντέξει περιβάλλοντα που κυμαίνονται από -40℃ έως 450℃, ενώ διαθέτει εξαιρετική αντοχή στην κόπωση και τη διάβρωση, καθιστώντας το κατάλληλο για διάφορα σκληρά περιβάλλοντα όπως βαθιά θάλασσα, μόνιμος παγετός και χημική διάβρωση.

Κύριοι τομείς εφαρμογής

1. Μεταφορά πετρελαίου και φυσικού αερίου: Αγωγοί κορμού υψηλής πίεσης για πετρέλαιο και φυσικό αέριο, αστικά δίκτυα αγωγών φυσικού αερίου υψηλής πίεσης (κύρια χρήση των ποιοτήτων χάλυβα X70 και X80)

2. Ενέργεια ενέργειας: Αγωγοί νερού κυκλοφορίας σταθμών ηλεκτροπαραγωγής, αγωγοί αποθείωσης, αγωγοί μεταφοράς κονιοποιημένου άνθρακα, κεφαλές λέβητα θερμικής ενέργειας, χαλύβδινοι σωλήνες πίεσης υδροηλεκτρικού σταθμού

3. Χημική διύλιση: Αγωγοί διεργασίας υψηλής θερμοκρασίας και υψηλής πίεσης, αγωγοί μεταφοράς εύφλεκτων και εκρηκτικών μέσων, αγωγοί επεξεργασίας λυμάτων

4. Χαλύβδινες κατασκευές κτιρίων: Φέροντες σωλήνες θεμελίωσης πασσάλων γεφυρών, μεγάλες κολώνες κτιρίου, χαλύβδινα περιβλήματα θεμελίωσης πασσάλων, περιβλήματα σήραγγας θωράκισης

5. Marine Engineering: Μπουφάν υπεράκτιας πλατφόρμας, υποθαλάσσιοι αγωγοί, θεμέλια πασσάλων λιμένων και προβλήτας

6. Δημοτική Μηχανική: Δίκτυα αγωγών θέρμανσης υψηλής πίεσης, έργα ύδρευσης και αποχέτευσης μεγάλης κλίμακας και εκτροπής νερού, ολοκληρωμένοι αγωγοί κατασκευής σωλήνων

Πραγματική περίπτωση: Yangtze River Shield Tunneling Project

Η Zhongtian παρείχε βαθμού X80, Φ1422×32,1 mm UOE διεργασίας διπλής όψης με συγκόλληση με βυθισμένο τόξο, Χοντρό τοιχίο, διαμήκους συγκολλημένος χαλύβδινος σωλήνας για το βασικό έργο του αγωγού αερίου West-East — το έργο Yangtze River Shield Tunneling. Τοποθετημένο σε μια πολύπλοκη γεωλογική περιοχή, αυτό το έργο απαιτούσε σωλήνες με αντοχή σε υψηλή πίεση και μήκος ενός τεμαχίου έως και 18 μέτρα (μια εξαιρετικά μακρά, εξαιρετικά παχύς προδιαγραφή τοίχου). Όλα τα προϊόντα υποβλήθηκαν σε ένα πλήρες σετ υπερηχητικών, ακτινογραφικών και υδροστατικών δοκιμών, με ποσοστό διέλευσης ανίχνευσης ελαττωμάτων συγκόλλησης 99,8%. Αυτό το έργο επαλήθευσε πλήρως τη σταθερότητα και την αξιοπιστία των σωλήνων Zhongtian σε μεγάλα έργα μεγάλων αποστάσεων, υψηλής πίεσης και διασταύρωσης ποταμών.

Πρότυπα ποιοτικού ελέγχου και δοκιμών

1. Μη καταστροφική δοκιμή: Το 100% των συγκολλήσεων υποβλήθηκε σε υπερηχητικό + ακτινογραφικό έλεγχο, ικανό να ανιχνεύσει ελαττώματα με ισοδύναμη διάμετρο 2 mm, να ελέγξει αυστηρά τις ρωγμές, την έλλειψη σύντηξης και άλλα ζητήματα.

2. Δοκιμή μηχανικών ιδιοτήτων: Οι δοκιμές εφελκυσμού, κρούσης χαμηλής θερμοκρασίας (-20℃ ενέργεια κρούσης ≥34 Joules), κάμψης και ισοπέδωσης πραγματοποιήθηκαν παρτίδα προς παρτίδα.

3. Επιθεώρηση διαστάσεων: Για κάθε σωλήνα επιθεωρήθηκαν η εξωτερική διάμετρος, το πάχος του τοιχώματος, η ωοειδότητα, η ευθύτητα και οι διαστάσεις λοξοτομής.

4. Υδροστατική δοκιμή: Η δοκιμή πίεσης διεξήχθη αυστηρά σύμφωνα με τα βιομηχανικά πρότυπα. Οι σωλήνες θεωρήθηκαν κατάλληλοι εάν δεν υπήρχε διαρροή ή πλαστική παραμόρφωση.

FAQ

Ε1: Πώς να διακρίνετε μεταξύ του Διαμήκους Συγκολλημένου Χαλύβδινου Σωλήνα με Χοντρό Τοίχωμα και του Συγκολλημένου Σωλήνα Ευθείας Ραφής Λεπτού Τοίχου;

Α: Η βιομηχανία χρησιμοποιεί το πάχος του τοιχώματος ως βασικό κριτήριο ταξινόμησης: Οι σωλήνες με πάχος τοιχώματος ≥ 8 mm είναι συγκολλημένοι σωλήνες με πάχος τοιχώματος, με εκείνους ≥ 25 mm να είναι συγκολλημένοι σωλήνες με εξαιρετικά παχύ τοίχωμα, που χρησιμοποιούνται κυρίως σε συνθήκες υψηλής πίεσης και βαρέως φορτίου. Οι σωλήνες με πάχος τοιχώματος < 8 mm είναι συγκολλημένοι σωλήνες με λεπτό τοίχωμα, που χρησιμοποιούνται γενικά για μεταφορά ρευστού χαμηλής πίεσης και συνηθισμένη δομική κατασκευή, με σχετικά χαμηλότερη αντοχή και αντίσταση πίεσης.

Ε2: Γιατί προτιμάται ο σωλήνας με συγκολλημένο τόξο με ευθεία ραφή έναντι του σπειροειδούς συγκολλημένου σωλήνα για έργα κορμού υψηλής τάσης;

Α: Ο συγκολλημένος σωλήνας με βυθισμένο τόξο ευθείας ραφής έχει μόνο μία κοντή ραφή συγκόλλησης, με αποτέλεσμα υψηλότερη αξονική αντοχή και πιο σταθερή στρογγυλότητα και συνολική ποιότητα. ενώ ο σπειροειδώς συγκολλημένος σωλήνας έχει μεγαλύτερη ραφή συγκόλλησης, που οδηγεί σε μεγαλύτερη πιθανότητα ελαττωμάτων και είναι κατάλληλος μόνο για συνθήκες μέσης και χαμηλής πίεσης και συνηθισμένα δομικά έργα. Ως εκ τούτου, ο αγωγός με συγκολλημένο τόξο με ευθεία ραφή προτιμάται για γραμμές κορμού μεγάλων αποστάσεων υψηλής τάσης.

Ε3: Ποια έγκυρα προσόντα διαθέτει ο διαμήκης συγκολλημένος χαλύβδινος σωλήνας παχύς τοίχος Zhongtian;

Α: Τα προϊόντα μας συμμορφώνονται αυστηρά με τα κύρια εγχώρια και διεθνή πρότυπα όπως τα API 5L, GB/T 9711 και ASTM A53, και διαθέτουν επίσης σχετικές πιστοποιήσεις όπως CE και ISO. Ως νόμιμος προμηθευτής και κατασκευαστής στην Κίνα, οι εγκαταστάσεις παραγωγής μας εφαρμόζουν πλήρως το σύστημα διαχείρισης ποιότητας EEAT 2.0 και τα προϊόντα μας διαθέτουν πλήρη προσόντα, πληρώντας τις απαιτήσεις πρόσβασης διαφόρων διεθνών έργων μηχανικής.
