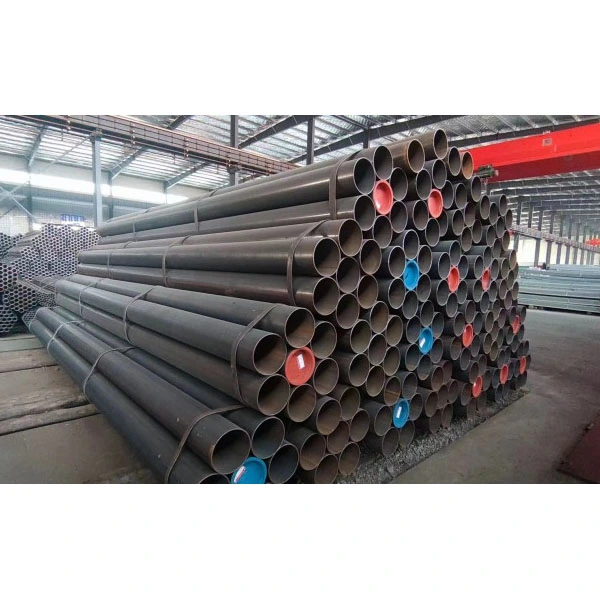

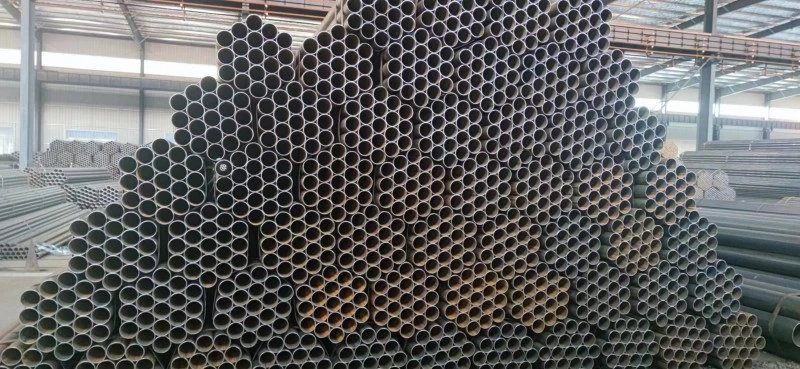

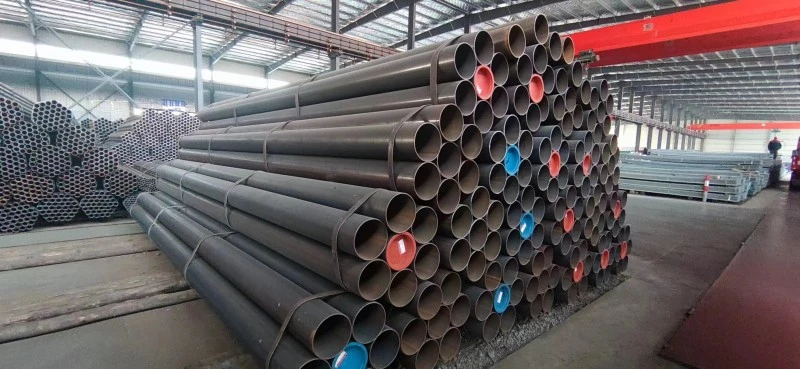

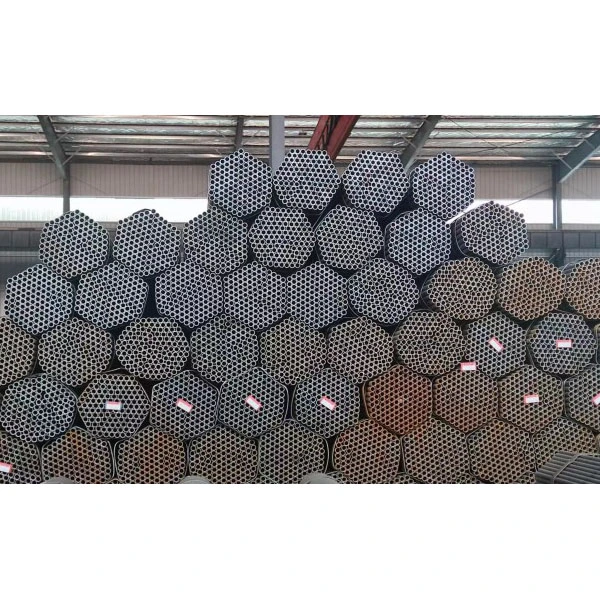

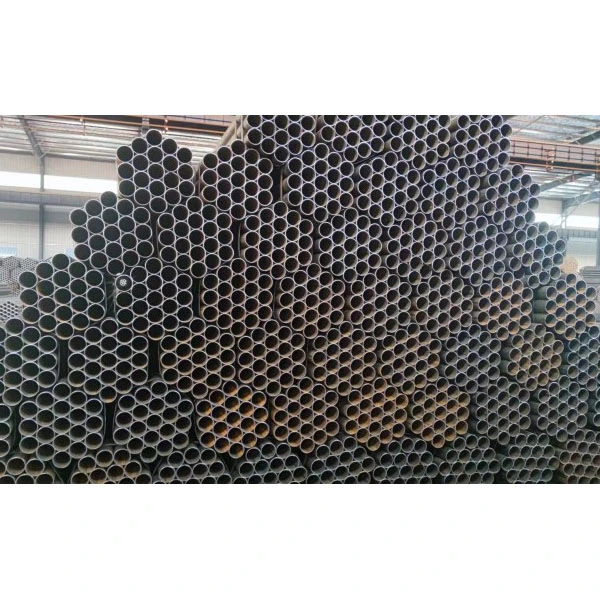

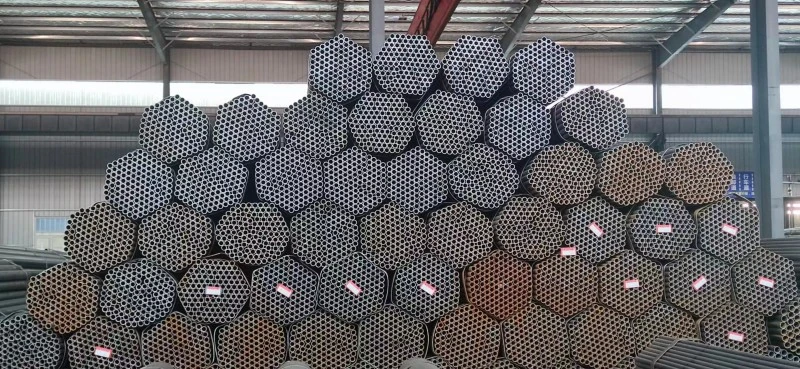

Διαμήκης συγκολλημένος χαλύβδινος σωλήνας λεπτού τοιχώματος

Το Zhongtian Thin Wall Longitudinal Welded Steel Pipe είναι ένας ελαφρύς χαλύβδινος σωλήνας κατασκευασμένος από λωρίδα χάλυβα ή χαλύβδινη πλάκα ως υλικό βάσης, έλασης και στη συνέχεια συγκολλημένος κατά μήκος μιας ενιαίας διαμήκους συγκόλλησης.

- Πάχος τοιχώματος: 1,0–6 mm

- Εξωτερική διάμετρος: Φ20–Φ610 mm (κοινές προδιαγραφές Φ33–Φ426 mm)

- Τυπικό μήκος: 6 μέτρα, 12 μέτρα, προσαρμοσμένα μήκη επίσης διαθέσιμα

- Διαδικασία πυρήνα: Συγκόλληση με αντίσταση υψηλής συχνότητας (ERW/HFW)

- Πρότυπα: GB/T 3091-2025, GB/T 13793-2016, ASTM A53

Κοινά υλικά και μηχανικές ιδιότητες

Ο διαμήκης συγκολλημένος χαλύβδινος σωλήνας λεπτού τοιχώματος είναι κατασκευασμένος από υψηλής ποιότητας ανθρακούχο χάλυβα, εξισορροπώντας τη δομική αντοχή και την απόδοση επεξεργασίας:

1 Q195: Αντοχή διαρροής ≥ 195 MPa, κατάλληλο για σκαλωσιές, προστατευτικά κιγκλιδώματα και αγωγούς νερού χαμηλής πίεσης

2 Q215A/B: Αντοχή διαρροής ≥ 215 MPa, που χρησιμοποιείται κυρίως για μεταφορά υγρών και γενικούς δομικούς σωλήνες

3 Q235B: Αντοχή διαρροής ≥ 235 MPa MPa, το πιο ευέλικτο, που χρησιμοποιείται ευρέως σε εφαρμογές κατασκευών, παροχής νερού και αποχέτευσης και μεταφοράς αερίου.

4 Q355B: Αντοχή διαρροής ≥ 355 MPa, κατάλληλο για φέρουσες κατασκευές και κατασκευή μηχανολογικού εξοπλισμού.

Διαδικασία Παραγωγής

Ως επαγγελματίας κατασκευαστής, η Zhongtian υιοθετεί μια πλήρως αυτοματοποιημένη διαδικασία παραγωγής ακριβείας:

1. Ξετυλίγματος → Ισοπέδωση → Περικοπή άκρων

2. Διαδικασία διαμόρφωσης: Εξοπλισμένο με 7–9 σετ κυλίνδρων κλίσης, που κυλίονται σταδιακά και σχηματίζονται για να αποφευχθούν προβλήματα συγκέντρωσης στρες.

3. Συγκόλληση υψηλής συχνότητας: Συχνότητα εργασίας 100–500 kHz, η κενή άκρη του σωλήνα θερμαίνεται αμέσως στους 1300–1500℃ για να επιτευχθεί τήξη και στη συνέχεια η μεταλλουργική συγκόλληση ολοκληρώνεται με κυλίνδρους εξώθησης. Η συγκόλληση δεν απαιτεί μέταλλο πλήρωσης.

4. Αφαίρεση σφαιριδίων συγκόλλησης → ανόπτηση μεσαίας συχνότητας για ανακούφιση από το άγχος → Κολλοποίηση μεγέθους και ίσιωμα

5. Κοπή σε μήκος → Δοκιμή απόδοσης → Αντιδιαβρωτική επεξεργασία → Συσκευασία τελικού προϊόντος

- Ταχύτητα συγκόλλησης: 20–30 m/min, έως 60 m/min

- Αντοχή συγκόλλησης: Όχι λιγότερο από το 90% της αντοχής του υλικού βάσης

- Ανοχές διαστάσεων: Σφάλμα εξωτερικής διαμέτρου ±0,5 mm, ομοιομορφία πάχους τοιχώματος ≥98%

Βασικά πλεονεκτήματα

1. Ελαφρύς και οικονομικός: 20%–30% ελαφρύτεροι από τους χαλύβδινους σωλήνες χωρίς συγκόλληση των ίδιων προδιαγραφών, μειώνοντας το συνολικό κόστος κατά 15%–25%.

2. Ακριβείς διαστάσεις: Ομαλή επιφάνεια σωλήνων, αυστηρός έλεγχος ανοχής, εξαιρετική απόδοση κρύου κάμψης και συγκόλλησης και βολική εγκατάσταση.

3. Υψηλή παραγωγική ικανότητα: Γρήγορη ταχύτητα συγκόλλησης, που βασίζεται στη μεγάλης κλίμακας παραγωγική ικανότητα του εργοστασίου, που επιτρέπει την ταχεία και μεγάλου όγκου παροχή.

4. Σταθερές Συγκολλήσεις: Απλή κατανομή των τάσεων σε μία μόνο ευθεία ραφή, λιγότερο επιρρεπής σε υπέρθεση τάσεων, με αποτέλεσμα καλύτερη αντοχή στην κόπωση.

Σύστημα Ποιοτικού Ελέγχου

Αυστηρές δοκιμές σε όλη τη διαδικασία για να διασφαλιστεί η ασφάλεια του προϊόντος:

- Πλήρης υδροστατική δοκιμή: Πίεση δοκιμής 2,5 MPa, διατήρηση πίεσης για 1 λεπτό χωρίς διαρροή

- Μη καταστροφικές δοκιμές: Δοκιμές δινορρευμάτων και κάλυψη δοκιμών υπερήχων

- Μηχανικές δοκιμές: Διεξαγωγή πολλαπλών δοκιμών, συμπεριλαμβανομένων δοκιμών ισοπέδωσης, διόγκωσης και εφελκυσμού

- Πλήρης ιχνηλασιμότητα: Διατήρηση αναφορών υλικού, αριθμών παρτίδας κλιβάνων και αρχείων παραγωγής παρτίδων.

Κύριοι τομείς εφαρμογής

Οι διαμήκους συγκολλημένοι χαλύβδινοι σωλήνες λεπτού τοιχώματος είναι κατάλληλοι για διάφορες μεταφορές υγρών χαμηλής πίεσης και ελαφριές δομικές εφαρμογές:

1. Κατασκευή κτιρίων: Δοκοί και κολώνες από χάλυβα, σκαλωσιές, στηρίγματα τοίχου κουρτινών, κιγκλιδώματα

2. Δημοτική Μηχανική: Αγωγοί ύδρευσης και αποχέτευσης, μεταφορά αερίου χαμηλής πίεσης, σωλήνες καταιονισμού πυρκαγιάς

3. Γεωργία και εξοικονόμηση νερού: Αγωγοί άρδευσης, σωλήνες αντλιών βαθιάς πηγαδιών, αγωγοί επεξεργασίας νερού

4. Μηχανήματα και ελαφριά βιομηχανία: κύλινδροι μεταφορέων, περιβλήματα κινητήρα, σωλήνες επίπλων, εξοπλισμός γυμναστικής

5. Ισχύς και επικοινωνία: Σωλήνες προστασίας καλωδίων, σωλήνες αγωγών, στηρίγματα δίσκου καλωδίων

Υπόθεση εφαρμογής πραγματικού κόσμου

Ένα έργο μεγάλου εμπορικού συγκροτήματος στη Σαγκάη (2024)

Απαιτήσεις έργου: Αγορά 12.000 μέτρων σωλήνα Φ48×3,0 mm Q235B για χρήση ως σωλήνες στήριξης σκαλωσιάς και υαλοπετάσματος, σύμφωνα με το πρότυπο GB/T 3091. Οι σωλήνες πρέπει να είναι ελαφροί, ακριβείς διαστάσεων και γαλβανισμένοι εν θερμώ για προστασία από τη διάβρωση.

Λύση Zhongtian: Χρησιμοποιώντας τεχνολογία συγκόλλησης με αντίσταση υψηλής συχνότητας για την παραγωγή λεπτών τοιχωμάτων διαμήκους συγκολλημένοι σωλήνες από χάλυβα με πάχος επίστρωσης ψευδαργύρου όχι μικρότερο από 30 μικρόμετρα.

Εφέ εφαρμογής

1. Σε σύγκριση με τους χαλύβδινους σωλήνες χωρίς συγκόλληση, το συνολικό κόστος προμήθειας μειώνεται κατά 22%.

2. Η ανοχή εξωτερικής διαμέτρου ελέγχεται εντός ±0,3 mm, με αποτέλεσμα μηδενικά μη συμμορφούμενα προϊόντα κατά την επιτόπια αποδοχή.

3. Τα τυποποιημένα άκρα σωλήνων βελτιώνουν την απόδοση εγκατάστασης κατά 30%.

4. Στα πέντε χρόνια από την έναρξη λειτουργίας του, οι σωλήνες δεν έχουν δείξει σημάδια σκουριάς, παραμόρφωσης ή ζημιάς από τη συγκόλληση.

FAQ

Ε1: Ποια πίεση μπορούν να αντέξουν οι συγκολλημένοι χαλύβδινοι σωλήνες Zhongtian με ευθείες ραφές με λεπτό τοίχωμα;

Α: Αυτό το προϊόν έχει σχεδιαστεί για πιέσεις ≤2,5 MPa, καλύπτοντας τις ανάγκες παροχής νερού, παροχής αερίου, παροχής πεπιεσμένου αέρα και συμβατικών δομικών εφαρμογών. Δεν συνιστάται για εφαρμογές υψηλής πίεσης ή θερμοκρασίες άνω των 450℃.

Ε2: Πώς εξασφαλίζει η Zhongtian ποιότητα και αξιοπιστία συγκόλλησης;

Α: Χρησιμοποιούμε συγκόλληση με αντίσταση υψηλής συχνότητας και ελέγχουμε αυστηρά όλες τις παραμέτρους της διαδικασίας, επιτυγχάνοντας αντοχή συγκόλλησης άνω του 90% του υλικού βάσης. Όλα τα τελικά προϊόντα υποβάλλονται σε 100% υδροστατική δοκιμή, καθώς και μη καταστροφικές δοκιμές δινορευμάτων και υπερήχων και αποστέλλονται μόνο όσα περνούν.

Ε3: Ποιοι είναι οι τυπικοί χρόνοι παράδοσης και οι υπηρεσίες προσαρμογής για τα προϊόντα μας;

Α: Για τυπικές προδιαγραφές 6 μέτρων και 12 μέτρων, ο χρόνος παράδοσης είναι 7 έως 10 ημέρες. Προσαρμοσμένα μήκη από 1 έως 18 μέτρα είναι διαθέσιμα κατόπιν αιτήματος. Παρέχουμε επίσης γαλβανισμό εν θερμώ, εποξειδική επίστρωση για αντιδιαβρωτική προστασία και υπηρεσίες επεξεργασίας άκρων σωλήνων, όπως λοξότμηση, σπείρωμα και κατασκευή φλάντζας. Δεχόμαστε μικρές δοκιμαστικές παραγγελίες και μεγάλες παραγγελίες χύμα.
