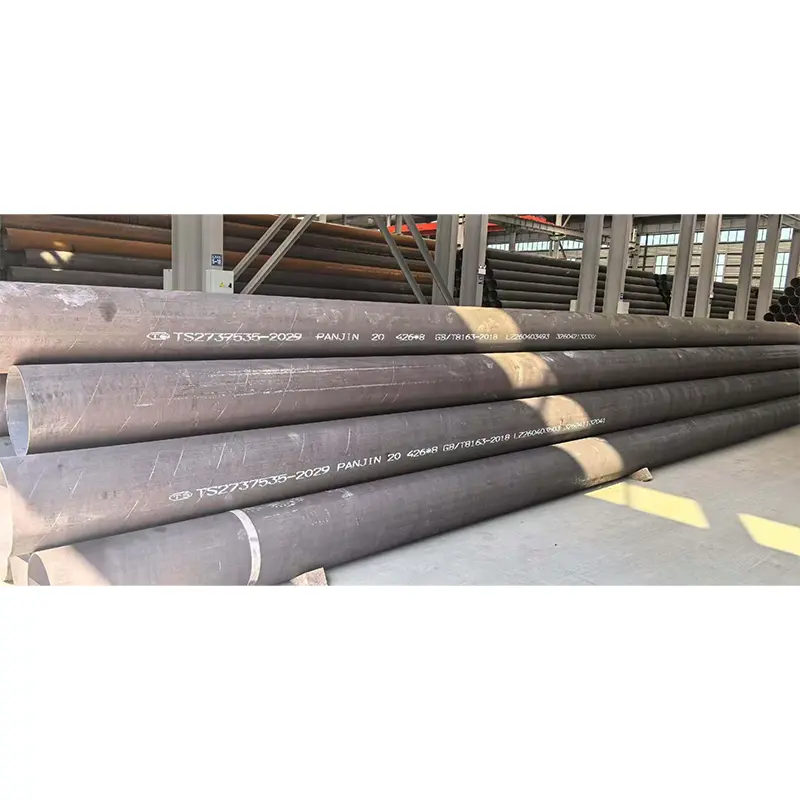

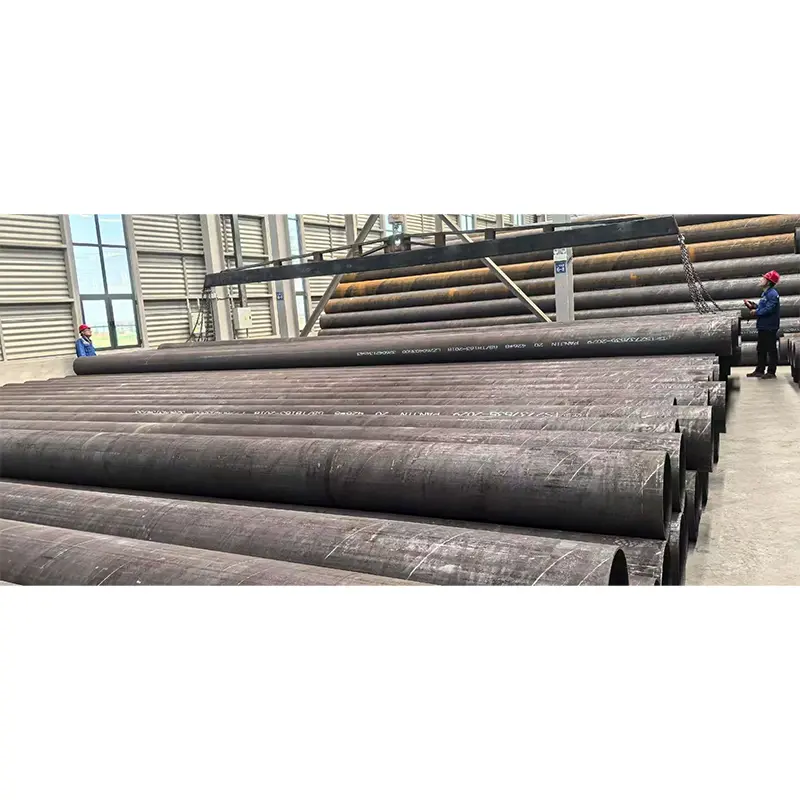

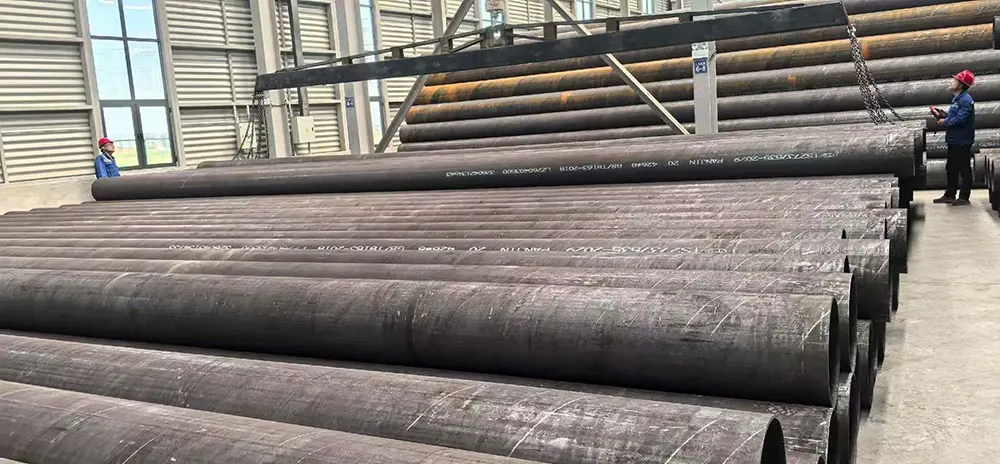

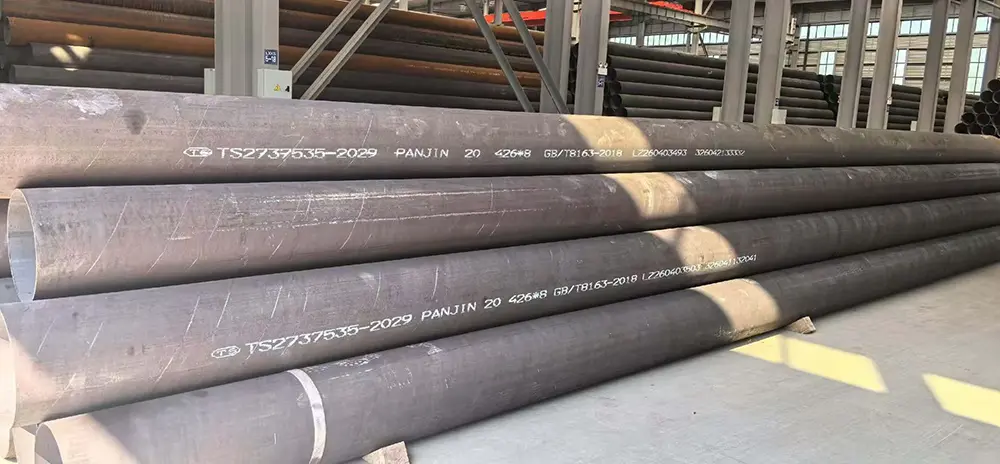

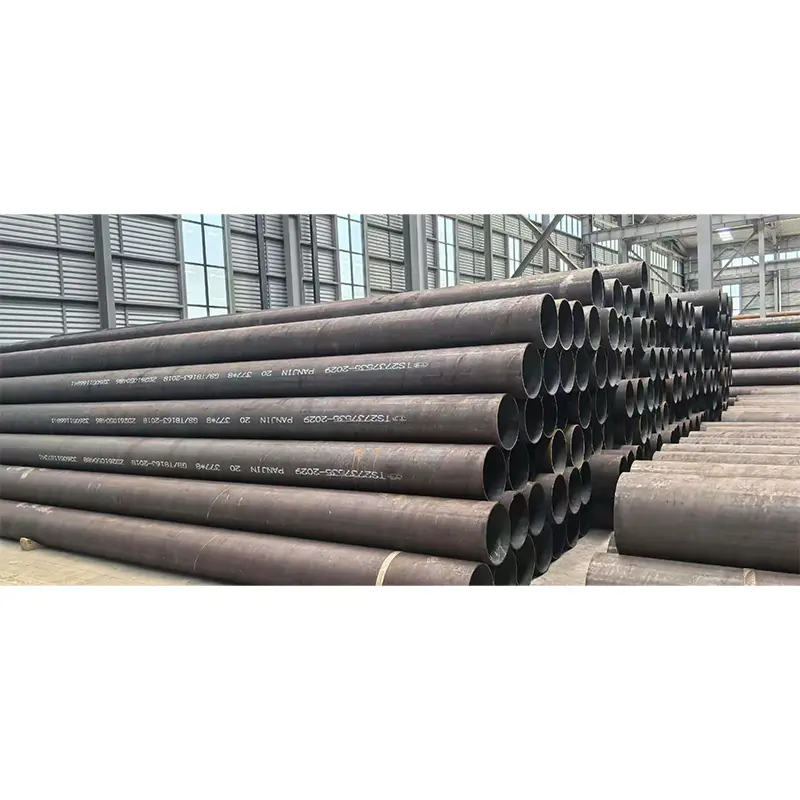

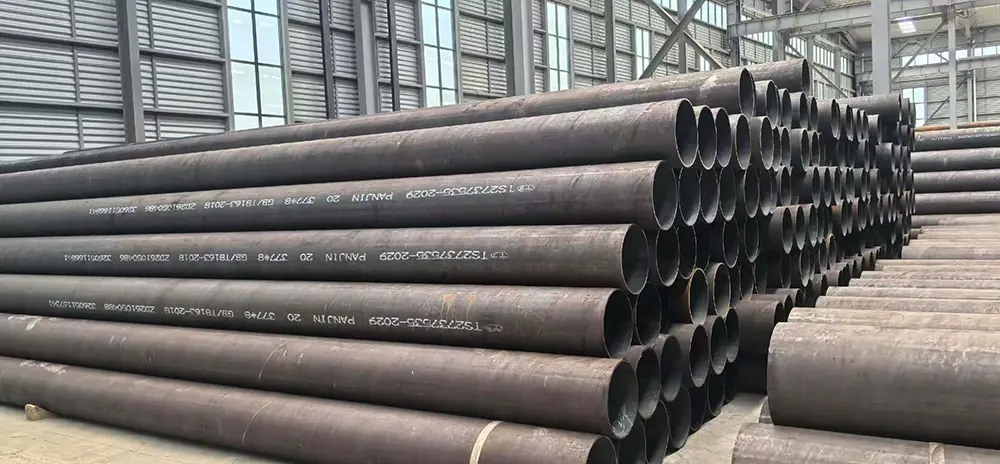

Μεγάλης διαμέτρου Χαλύβδινος σωλήνας θερμής έλασης χωρίς ραφή

Με πλεονεκτήματα όπως η υψηλή αντοχή, το ευρύ φάσμα προδιαγραφών, η σταθερή απόδοση και η αποδοτικότητα κόστους, ο Χάλυβας Χαλύβδινης Σωλήνας θερμής έλασης μεγάλης διαμέτρου ZHONGTIAN  χρησιμοποιείται ευρέως σε βιομηχανικές μεταφορές ρευστών, ενεργειακά συστήματα, μηχανικό εξοπλισμό, θερμικούς αγωγούς, κατασκευές και μηχανολογικά έργα βαρέως τύπου. Η επιφάνεια του σωλήνα διατηρεί τη φυσική κλίμακα οξειδίου που σχηματίζεται κατά την έλαση σε υψηλή θερμοκρασία χωρίς επεξεργασία γαλβανισμού ή επίστρωσης που εφαρμόζεται στο εργοστάσιο, επιτρέποντας στους πελάτες να επιλέξουν κατάλληλες μεθόδους προστασίας επιφάνειας σύμφωνα με διαφορετικά περιβάλλοντα εφαρμογής.

Ορισμός προϊόντος

1. Ορισμός και Χαρακτηριστικά Προϊόντος

Ο χαλύβδινος σωλήνας θερμής έλασης μεγάλης διαμέτρου παράγεται με θέρμανση των στερεών στρογγυλών χαλύβδινων τεμαχίων σε υψηλή θερμοκρασία, τρυπώντας τα σε κοίλα κελύφη και κυλώντας τα συνεχώς σε τελειωμένους σωλήνες χωρίς ραφή. Κατά τη διαδικασία της θερμής έλασης, ο χάλυβας υφίσταται ελεγχόμενη πλαστική παραμόρφωση, δημιουργώντας μια πυκνή εσωτερική δομή με ισορροπημένη αντοχή, σκληρότητα και σταθερότητα διαστάσεων.

Σε σύγκριση με τους συγκολλημένους χαλύβδινους σωλήνες, ο σωλήνας χωρίς ραφή θερμής έλασης μεγάλης διαμέτρου εξαφανίζει τις ραφές συγκόλλησης και αποφεύγει πιθανά αδύναμα σημεία που προκαλούνται από τις αρθρώσεις συγκόλλησης. Αυτή η δομή παρέχει καλύτερη αντίσταση σε εσωτερική πίεση, εξωτερικά φορτία, κραδασμούς και κρούσεις, καθιστώντας την κατάλληλη για βιομηχανικά συστήματα που απαιτούν μακροπρόθεσμη αξιοπιστία και σταθερή λειτουργία.

2. Κατάσταση Επιφανείας και Χαρακτηριστικά Υλικού

Η επιφάνεια του χαλύβδινου σωλήνα χωρίς ραφή θερμής έλασης εμφανίζεται συνήθως μαύρη ή σκούρα γκρι λόγω της φυσικής κλίμακας οξειδίου που δημιουργείται κατά την έλαση σε υψηλή θερμοκρασία. Αυτή η μαύρη επιφάνεια είναι κανονικό χαρακτηριστικό παραγωγής και δεν υποδηλώνει προβλήματα σκουριάς ή ποιότητας.

Εφόσον το προϊόν παρέχεται χωρίς γαλβανισμό, βαφή ή άλλη εργοστασιακή αντιδιαβρωτική επεξεργασία, οι πελάτες μπορούν να επιλέξουν διαφορετικές λύσεις προστασίας επιφάνειας σύμφωνα με τις απαιτήσεις του έργου, όπως βαφή, εποξειδική επίστρωση, επίστρωση λαδιού, γαλβανισμός ή άλλες προσαρμοσμένες αντιδιαβρωτικές μεθόδους.

Διαδικασία Παραγωγής

1. Προετοιμασία Πρώτων Υλών και Θέρμανση

Η παραγωγή ξεκινά με υψηλής ποιότητας στρογγυλά τεμάχια χάλυβα κατασκευασμένα από ανθρακούχο χάλυβα ή υλικά από κράμα χάλυβα. Μετά την επιθεώρηση της χημικής σύνθεσης και την επαλήθευση της ποιότητας της επιφάνειας, τα billets θερμαίνονται σε φούρνο στους περίπου 1100–1250℃ για να επιτευχθεί κατάλληλη πλαστικότητα για διάτρηση και κύλιση.

2. Hot Piercing and Rolling Forming

Η θερμαινόμενη μπίλια τρυπιέται μέσω μιας περιστροφικής διαδικασίας διάτρησης για να δημιουργηθεί ένα κοίλο κέλυφος σωλήνα. Στη συνέχεια, το κέλυφος εισέρχεται σε πολλαπλά στάδια θερμής έλασης όπου η εξωτερική διάμετρος, το πάχος του τοιχώματος και το σχήμα ελέγχονται σταδιακά. Αυτή η συνεχής διαδικασία διαμόρφωσης δημιουργεί μια δομή σωλήνων χωρίς ραφή χωρίς αρμούς συγκόλλησης.

3. Επιθεώρηση μεγέθους, ισιώματος και ποιότητας

Μετά την εν θερμώ έλαση, ο σωλήνας υποβάλλεται σε διαστασιολόγηση, ευθυγράμμιση, κοπή, δοκιμή υπερήχων, επιθεώρηση διαστάσεων και τελική επαλήθευση ποιότητας. Σύμφωνα με τις απαιτήσεις των πελατών, μπορούν να παρασχεθούν πρόσθετη θερμική επεξεργασία, δοκιμή πίεσης και προσαρμοσμένη επεξεργασία για να εξασφαλιστεί σταθερή απόδοση υπό διαφορετικές συνθήκες εργασίας.

Τεχνικές Παράμετροι

1. Βαθμοί υλικών

Ο σωλήνας χωρίς ραφή θερμής έλασης κατασκευάζεται συνήθως με χρήση ανθρακούχου χάλυβα 20# για γενικές βιομηχανικές εφαρμογές, Q235B για τυπικές δομικές εφαρμογές, Q345B/16Mn για συνθήκες υψηλότερης αντοχής και βαρέως φορτίου, 20G για λέβητες και θερμικά συστήματα και ποιότητες κράματος χάλυβα για ειδικά περιβάλλοντα υψηλής πίεσης ή υψηλής θερμοκρασίας.

2. Διάμετρος και εύρος πάχους τοιχώματος

Το τυπικό εύρος εξωτερικής διαμέτρου είναι γενικά 10mm–630mm, με προσαρμοσμένα μεγέθη μεγάλης διαμέτρου διαθέσιμα σύμφωνα με τις απαιτήσεις του έργου. Το εύρος πάχους τοιχώματος είναι περίπου 2,0 mm–60 mm, καλύπτοντας λεπτούς τοίχους, μεσαίους τοίχους, παχύ τοίχο και δομικές εφαρμογές βαρέως τύπου.

3. Μήκος και Πρότυπα Κατασκευής

Τα τυπικά μήκη περιλαμβάνουν 6m και 12m, ενώ προσαρμοσμένα μήκη από 3m έως 18m μπορούν να παρέχονται σύμφωνα με τις απαιτήσεις μεταφοράς και εγκατάστασης. Τα κοινά πρότυπα περιλαμβάνουν GB/T 8163 για μεταφορά υγρών, GB/T 3087 για συστήματα λέβητα χαμηλής και μέσης πίεσης, GB/T 6479 για αγωγούς χημικών υψηλής πίεσης και API 5L για εφαρμογές βιομηχανικών σωληνώσεων.

4. Δυνατότητα πίεσης και υπολογισμός βάρους

Η ικανότητα πίεσης εργασίας γενικά κυμαίνεται από 1,0 MPa έως 40 MPa ανάλογα με την ποιότητα του υλικού, τη διάμετρο, το πάχος του τοιχώματος και τις συνθήκες συντήρησης. Το θεωρητικό βάρος μπορεί να υπολογιστεί χρησιμοποιώντας τον τύπο:

Βάρος (kg/m) = (Εξωτερική διάμετρος − Πάχος τοιχώματος) × Πάχος τοιχώματος × 0,02466

Βασικά πλεονεκτήματα

1. Άνευ ραφής δομή και υψηλή απόδοση ασφάλειας

Ο χαλύβδινος σωλήνας θερμής έλασης χωρίς ραφή μεγάλης διαμέτρου κατασκευάζεται μέσω μιας ολοκληρωμένης διαδικασίας έλασης χωρίς αρμούς συγκόλλησης. Η δομή χωρίς ραφή παρέχει ομοιόμορφη κατανομή της τάσης, εξαιρετική αντίσταση πίεσης και βελτιωμένη αξιοπιστία σε σύγκριση με τους συγκολλημένους σωλήνες, ειδικά σε εφαρμογές που περιλαμβάνουν συνεχή λειτουργία και μηχανικά φορτία.

2. Ισχυρή μηχανική αντοχή και αντοχή στο φορτίο

Η διαδικασία θερμής έλασης βελτιώνει την πυκνότητα του υλικού και δημιουργεί μια σταθερή εσωτερική δομή. Ο σωλήνας παρέχει εξαιρετική αντοχή στη συμπίεση, την κάμψη, την κρούση και την εξωτερική πίεση, καθιστώντας τον κατάλληλο για βαρύ εξοπλισμό, δομικά στηρίγματα και βιομηχανικά συστήματα σωληνώσεων.

3. Ευρύ φάσμα εφαρμογής και ευελιξία προδιαγραφών

Ο χαλύβδινος σωλήνας χωρίς ραφή θερμής έλασης καλύπτει ένα ευρύ φάσμα διαμέτρων και πάχους τοιχωμάτων, επιτρέποντάς του να ανταποκρίνεται σε διαφορετικές απαιτήσεις από τη συνήθη μεταφορά υγρών έως τα βιομηχανικά συστήματα υψηλής πίεσης και τις κατασκευές μηχανικής βαρέως τύπου.

4. Εξαιρετική ικανότητα επεξεργασίας

Ο σωλήνας μπορεί να υποβληθεί σε επεξεργασία μέσω κοπής, συγκόλλησης, σπειρώματος, κάμψης, μηχανικής κατεργασίας και σύνδεσης με φλάντζα σύμφωνα με τις απαιτήσεις του έργου. Αυτή η ευελιξία το καθιστά κατάλληλο για κατασκευή εξοπλισμού, εγκατάσταση αγωγών και προσαρμοσμένες εφαρμογές μηχανικής.

5. Οικονομική Λύση Μηχανικής

Σε σύγκριση με τους σωλήνες χωρίς ραφή ακριβείας με ψυχρή έλξη, οι σωλήνες χωρίς ραφή θερμής έλασης παρέχουν υψηλότερη απόδοση παραγωγής και χαμηλότερο κόστος κατασκευής, διατηρώντας παράλληλα εξαιρετική μηχανική απόδοση. Αυτό τα καθιστά μια οικονομική επιλογή για βιομηχανικά έργα μεγάλης κλίμακας που απαιτούν αξιόπιστη ποιότητα και ανταγωνιστική τιμολόγηση.

Κύριες Εφαρμογές

1. Βιομηχανική Μεταφορά Υγρών

Ο σωλήνας χωρίς ραφή από χάλυβα θερμής έλασης χρησιμοποιείται ευρέως για βιομηχανική κυκλοφορία νερού, συστήματα πεπιεσμένου αέρα, μεταφορά πετρελαίου και αερίου, αγωγούς χημικών διεργασιών, υδραυλικά συστήματα και αγωγούς σύνδεσης εξοπλισμού λόγω της σταθερής απόδοσης πίεσης και της ισχυρής δομικής αξιοπιστίας του.

2. Ενέργεια και Θερμική Μηχανική

Το προϊόν εφαρμόζεται συνήθως σε συστήματα λεβήτων, εξοπλισμό ανταλλαγής θερμότητας, θερμικούς αγωγούς, βοηθητικά συστήματα σταθμών παραγωγής ενέργειας και ενεργειακή υποδομή όπου οι σωλήνες πρέπει να αντέχουν σε αλλαγές θερμοκρασίας, διακυμάνσεις πίεσης και μακροχρόνια λειτουργία.

3. Κατασκευή Μηχανολογικού Εξοπλισμού

Ο χαλύβδινος σωλήνας χωρίς ραφή θερμής έλασης χρησιμοποιείται για βαρέλια υδραυλικών κυλίνδρων, πλαίσια μηχανημάτων, στηρίγματα εξοπλισμού, άξονες, μανίκια και άλλα μηχανικά εξαρτήματα που απαιτούν υψηλή αντοχή, καλή σκληρότητα και βολική κατεργασία.

4. Κατασκευή και Βαρέα Μηχανική

Ο σωλήνας εφαρμόζεται ευρέως σε δομικά στηρίγματα, εξαρτήματα γεφυρών, περιβλήματα πασσάλων, δομές στήριξης εξόρυξης και βαριά κατασκευαστικά έργα όπου απαιτείται υψηλή φέρουσα ικανότητα και μακροπρόθεσμη σταθερότητα.

5. Διεθνής εμπειρία έργου

Στη Βραζιλία, οι σωλήνες χωρίς ραφή θερμής έλασης έχουν εφαρμοστεί σε έργα υποδομής εξόρυξης και ενέργειας για βιομηχανικά συστήματα μεταφορών, συνδέσεις εξοπλισμού και εφαρμογές αγωγών βαρέως τύπου. Αυτά τα έργα απαιτούν χαλύβδινους σωλήνες με υψηλή αντοχή στην κρούση, σταθερές μηχανικές ιδιότητες και αξιόπιστη απόδοση υπό συνθήκες συνεχούς λειτουργίας. Σε σύγκριση με τους συγκολλημένους σωλήνες, οι δομές χωρίς ραφή συμβάλλουν στη μείωση των κινδύνων που προκαλούνται από ελαττώματα ραφής συγκόλλησης και παρέχουν καλύτερη αξιοπιστία σε απαιτητικά βιομηχανικά περιβάλλοντα.

Στη Μέση Ανατολή, οι σωλήνες άνευ ραφής θερμής έλασης μεγάλης διαμέτρου χρησιμοποιούνται ευρέως σε εγκαταστάσεις πετρελαιοπηγών, σταθμούς ηλεκτροπαραγωγής και βιομηχανικά έργα για συστήματα αγωγών υπό πίεση και συνδέσεις εξοπλισμού όπου η αντοχή, η ανθεκτικότητα και η σταθερή ικανότητα τροφοδοσίας είναι απαραίτητες.

Σύγκριση προϊόντων

1. Χαλύβδινος σωλήνας χωρίς ραφή θερμής έλασης εναντίον συγκολλημένου χαλύβδινου σωλήνος

Ο χαλύβδινος σωλήνας χωρίς ραφή θερμής έλασης κατασκευάζεται χωρίς αρμούς συγκόλλησης, παρέχοντας καλύτερη δομική ομοιομορφία, αντοχή στην πίεση και αξιοπιστία για απαιτητικές εφαρμογές. Οι συγκολλημένοι χαλύβδινοι σωλήνες έχουν πλεονεκτήματα στην αποδοτικότητα και το κόστος παραγωγής, αλλά μπορεί να έχουν πιθανά αδύναμα σημεία στις περιοχές συγκόλλησης όταν χρησιμοποιούνται υπό συνθήκες υψηλής πίεσης, δονήσεων ή μακροχρόνιας καταπόνησης.

2. Χαλύβδινος σωλήνας χωρίς ραφή θερμής έλασης εναντίον χαλύβδινων σωλήνων χωρίς ραφή ψυχρής έλασης

Ο Χαλύβδινος Σωλήνας χωρίς ραφή θερμής έλασης έχει σχεδιαστεί κυρίως για εφαρμογές μηχανικής μεγάλης κλίμακας που απαιτούν μεγαλύτερα μεγέθη, υψηλότερη απόδοση παραγωγής και καλύτερη απόδοση κόστους. Ο χαλύβδινος σωλήνας χωρίς ραφή με ψυχρή έλξη παρέχει μεγαλύτερη ακρίβεια διαστάσεων και πιο λεία ποιότητα επιφάνειας, καθιστώντας τον πιο κατάλληλο για μηχανήματα ακριβείας, υδραυλικά εξαρτήματα και συστήματα οργάνων.

3. Χαλύβδινος σωλήνας χωρίς ραφή θερμής έλασης εναντίον γαλβανισμένου σωλήνων χωρίς ραφή χάλυβα

Ο χαλύβδινος σωλήνας χωρίς ραφή θερμής έλασης παρέχεται χωρίς εργοστασιακή αντιδιαβρωτική προστασία, παρέχοντας χαμηλότερο αρχικό κόστος και μεγαλύτερη ευελιξία για προσαρμοσμένη επεξεργασία επιφάνειας. Ο γαλβανισμένος σωλήνας χωρίς ραφή από χάλυβα περιλαμβάνει προστατευτικό στρώμα ψευδαργύρου και είναι πιο κατάλληλος για εξωτερικά, υγρά, θαμμένα και διαβρωτικά περιβάλλοντα όπου απαιτείται μακροχρόνια αντίσταση στη διάβρωση.

Οδηγός επιλογής

1. Επιλογή υλικού σύμφωνα με την εφαρμογή

Για τη γενική βιομηχανική μεταφορά υγρών, επιλέγεται συνήθως ανθρακούχο χάλυβας 20#. Για βαριά φορτία, περιβάλλοντα χαμηλής θερμοκρασίας ή απαιτήσεις υψηλότερης αντοχής, προτιμάται το Q345B ή το 16Mn. Για συστήματα λέβητα και εφαρμογές σε υψηλές θερμοκρασίες, θα πρέπει να επιλέγεται 20G ή κατάλληλος κράμα χάλυβα.

2. Επιλογή πάχους τοιχώματος σύμφωνα με τις συνθήκες εργασίας

Οι σωλήνες λεπτού τοιχώματος είναι κατάλληλοι για εφαρμογές ελαφρού φορτίου και γενικής μεταφοράς, ενώ οι σωλήνες χονδρού τοίχου θα πρέπει να επιλέγονται για συστήματα υψηλής πίεσης, δομική στήριξη και εφαρμογές που περιλαμβάνουν εξωτερικά φορτία ή συνθήκες πρόσκρουσης.

3. Επιβεβαιώστε τις προδιαγραφές και τα έγγραφα ποιότητας

Πριν από την αγορά, οι πελάτες θα πρέπει να επιβεβαιώσουν την εξωτερική διάμετρο, το πάχος του τοιχώματος, το μήκος, την ποιότητα υλικού, το πρότυπο κατασκευής και τις απαιτήσεις επιθεώρησης. Για σημαντικά έργα μηχανικής, θα πρέπει να παρέχονται πιστοποιητικά υλικού, εκθέσεις δοκιμών υπερήχων και αναφορές δοκιμών πίεσης.

FAQ

1. Τι είναι ο σωλήνας χωρίς ραφή από χάλυβα θερμής έλασης;

Ο σωλήνας χωρίς ραφή θερμής έλασης μεγάλης διαμέτρου είναι ένας χαλύβδινος σωλήνας χωρίς ραφή που παράγεται από συμπαγείς στρογγυλές μπάλες μέσω θέρμανσης υψηλής θερμοκρασίας, διάτρησης και συνεχούς έλασης. Δεν έχει συγκολλημένες ενώσεις, ομοιόμορφες μηχανικές ιδιότητες και εξαιρετική αντοχή, καθιστώντας το κατάλληλο για βιομηχανικούς αγωγούς, μηχανολογικό εξοπλισμό και βαριές εφαρμογές μηχανικής.

2. Είναι η μαύρη επιφάνεια των σωλήνων από χάλυβα θερμής έλασης χωρίς ραφή;

Όχι. Η μαύρη επιφάνεια είναι μια φυσική κλίμακα οξειδίου που σχηματίζεται κατά τη διαδικασία έλασης σε υψηλή θερμοκρασία. Είναι μια κανονική κατάσταση της επιφάνειας του χάλυβα θερμής έλασης και δεν επηρεάζει την αντοχή, την απόδοση πίεσης ή τη διάρκεια ζωής του σωλήνα.

3. Ποια είναι η διαφορά μεταξύ σωλήνων άνευ ραφής θερμής έλασης και ψυχρής έλξης;

Το Hot Rolled Seamless Steel Pipe εστιάζει σε βιομηχανικές εφαρμογές μεγάλης κλίμακας με ευρύτερες διαστάσεις, υψηλότερη απόδοση παραγωγής και καλύτερη απόδοση κόστους. Ο χαλύβδινος σωλήνας χωρίς ραφή με ψυχρή έλξη παρέχει υψηλότερη ακρίβεια και λείες επιφάνειες για εφαρμογές που απαιτούν αυστηρή ακρίβεια διαστάσεων.

4. Πώς διαφέρει ο σωλήνας χωρίς ραφή από χάλυβα θερμής έλασης από τον συγκολλημένο σωλήνα;

Η κύρια διαφορά είναι η δομή κατασκευής. Ο Χαλύβδινος Σωλήνας χωρίς ραφή θερμής έλασης διαμορφώνεται ως ένα συνεχές σώμα χωρίς ραφή χωρίς συγκόλληση αρμών, παρέχοντας υψηλότερη αξιοπιστία υπό πίεση και μηχανική καταπόνηση. Οι συγκολλημένοι σωλήνες είναι πιο οικονομικοί για συνηθισμένες εφαρμογές, αλλά γενικά δεν προτιμώνται για κρίσιμα συστήματα υψηλής πίεσης.
